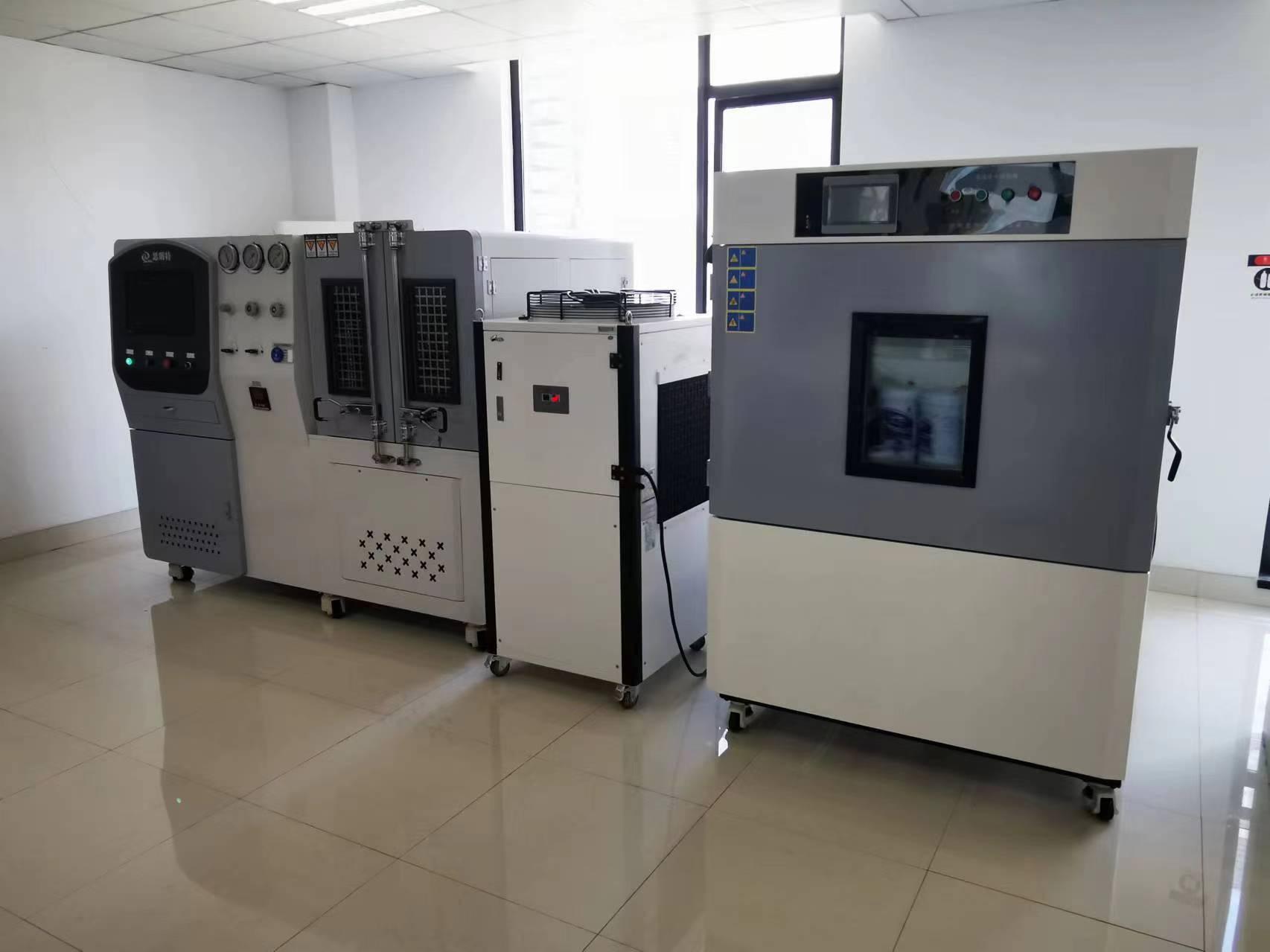

水冷接头流阻试验机 产品概述

1. 产品简介

水冷接头流阻试验机是专门用于测试水冷接头、液冷管路、散热器、阀门等流体系统元件的流动阻力（压降）特性的检测设备。通过模拟实际工况下的流量、压力等参数，测量被测件（DUT）的流阻系数（ΔP-Q曲线），评估其流体性能，确保其满足散热效率、能耗及系统匹配要求。

2. 应用领域

• 电子散热：服务器液冷接头、GPU/CPU水冷头、冷板等。

• 新能源：动力电池液冷管路、燃料电池堆冷却系统。

• 工业设备：激光器冷却回路、机床液压系统、核能换热组件。

• 汽车行业：电动汽车电池包/电机冷却管路、散热器。

3. 核心测试功能

• 流量-压降测试：在设定流量范围内， 测量被测件的进出口压差（ΔP）。

• 流阻系数计算：自动计算流阻（如 Darcy-Weisbach 方程或经验公式）。

• 流量调节与控制：支持恒定流量或阶梯流量测试模式。

• 温度模拟（可选）：调节水温（常温/高温），测试不同温度下的流阻变化。

4. 设备组成

模块	功能说明
流体循环系统	水泵、水箱、过滤器、稳压装置，提供稳定可调的流量（如0.5~50 L/min）。
流量控制模块	高精度流量计（±0.5% FS）、电动调节阀或变频泵，实现流量闭环控制。
压力测量模块	差压传感器（如±1% FS）或多点压力变送器，检测进出口压差。
数据采集系统	PLC或工控机，实时采集流量、压力、温度数据，并生成ΔP-Q曲线。
软件平台	人机界面（HMI）支持参数设置、自动测试、报表导出（Excel/PDF）。

5. 技术参数（示例）

• 流量范围：0.1~100 L/min（可根据需求定制）。

• 压力范围：0~1 MPa（或更高，如核电级测试）。

• 精度：流量±0.5% FS，压力±0.5% FS。

• 测试介质：水、乙二醇溶液（防冻液）或指定液体。

• 控制方式：手动/自动模式，支持PLC或PC端编程控制。

6. 设备特点

• 高精度测量：采用进口传感器，确保数据可靠性。

• 模块化设计：可扩展温度控制、多工位测试等功能。

• 安全防护：具备泄漏报警、过压保护、急停功能。

• 兼容性广：适配不同管径（如DN6~DN50）和接口标准（如G1/4、快插接头）。

7. 测试标准参考

• 行业标准：ISO 1217（压缩空气流阻测试方法）、GB/T 14525（管路元件流阻测试）。

• 企业标准：客户自定义工况（如某品牌服务器液冷接头测试规范）。

8. 典型测试报告输出

• 流量-压降曲线图：直观展示被测件流阻特性。

• 数据表格：记录各流量点下的ΔP、流阻系数、水温等参数。

• 结论分析：判定是否满足设计阈值（如ΔP≤10 kPa @10 L/min）。
